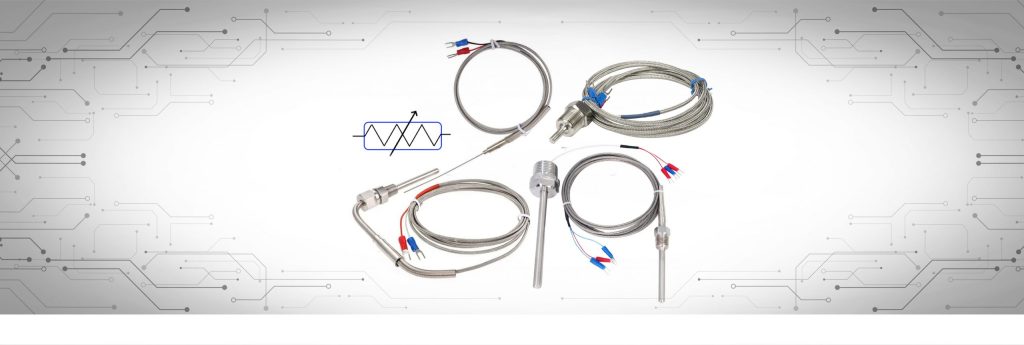

1. Cảm biến RTD là gì?
Cảm biến RTD (Resistance Temperature Detector) hay còn gọi là “cảm biến nhiệt điện trở” là một thiết bị dùng để đo nhiệt độ dựa trên nguyên lý thay đổi điện trở của kim loại theo nhiệt độ. Vật liệu thường được sử dụng là Platin (Pt) – loại kim loại có tính ổn định cao, chính xác và lặp lại tốt. Loại phổ biến nhất là RTD Pt100, với điện trở 100 ohm tại 0°C.
RTD được sử dụng rộng rãi trong công nghiệp nhờ khả năng đo chính xác, ổn định lâu dài và tương thích với các hệ thống đo lường hiện đại.
2. Nguyên lý hoạt động của cảm biến RTD
Nguyên lý của RTD dựa trên đặc tính vật lý của kim loại: điện trở của kim loại tăng khi nhiệt độ tăng. Mối quan hệ giữa điện trở và nhiệt độ có thể được mô tả gần đúng bằng phương trình tuyến tính: Rt=R0(1+α⋅t)R_t = R_0 (1 + \alpha \cdot t)Rt=R0(1+α⋅t)
Trong đó:
- RtR_tRt: điện trở tại nhiệt độ ttt
- R0R_0R0: điện trở tại 0°C
- α\alphaα: hệ số nhiệt điện trở (với Pt100, α ≈ 0.00385/°C)
- ttt: nhiệt độ cần đo (°C)
RTD hoạt động khi một dòng điện nhỏ được dẫn qua điện trở, và bộ đo ghi lại sự thay đổi điện áp để tính ra nhiệt độ tương ứng.
3. Cấu tạo và loại RTD
- Dạng dây quấn (wire-wound): Dây platin được quấn quanh lõi gốm hoặc thủy tinh.
- Dạng phim mỏng (thin-film): Một lớp platin mỏng được phủ lên bề mặt gốm.
RTD có thể có 2, 3 hoặc 4 dây kết nối:
- 2 dây: đơn giản nhưng dễ bị sai số do điện trở dây dẫn.
- 3 dây: phổ biến trong công nghiệp, giảm sai số đáng kể.
- 4 dây: cho độ chính xác cao nhất.
4. Ưu điểm và nhược điểm của RTD
Ưu điểm:
- Độ chính xác cao (±0.1°C hoặc hơn)
- Tính ổn định và lặp lại tốt
- Tuổi thọ cao
- Phù hợp cho môi trường khắc nghiệt
Nhược điểm:
- Giá thành cao hơn so với cảm biến nhiệt điện (thermocouple)
- Tốc độ đáp ứng chậm hơn
- Cần mạch điện đo chuyên dụng (transmitter, PLC analog, v.v.)
5. Ứng dụng của cảm biến RTD
RTD được sử dụng rộng rãi trong các ngành đòi hỏi độ chính xác và ổn định về nhiệt độ, như:
- Ngành công nghiệp chế biến: Giám sát và điều khiển nhiệt độ trong sản xuất thực phẩm, hóa chất, dược phẩm.
- Nhà máy điện và năng lượng: Giám sát nhiệt độ dầu, khí, nước, hơi trong hệ thống turbine, boiler, đường ống.
- HVAC & Tòa nhà thông minh: Quản lý nhiệt độ môi trường, hệ thống điều hòa trung tâm.
- Phòng thí nghiệm và thiết bị đo lường: Làm tiêu chuẩn đo cho các thiết bị hiệu chuẩn nhiệt độ.
6. Kết luận
Cảm biến RTD là một giải pháp lý tưởng cho các ứng dụng đo nhiệt độ cần độ chính xác cao, ổn định dài hạn và hoạt động trong môi trường công nghiệp phức tạp. Dù chi phí đầu tư ban đầu cao hơn so với thermocouple, nhưng RTD mang lại hiệu quả lâu dài và dữ liệu đáng tin cậy cho hệ thống điều khiển và tự động hóa.
