Bộ chuyển đổi tín hiệu đa năng UT125

Bộ chuyển đổi tín hiệu đa năng UT125

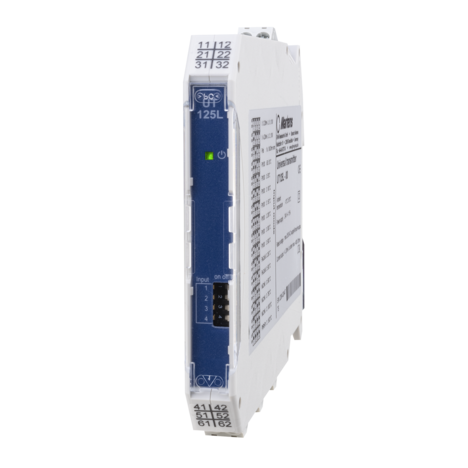

Senseca UT125 là bộ chuyển đổi tín hiệu đa năng, thiết kế để chuyển đổi các tín hiệu điện tiêu chuẩn, tín hiệu từ cảm biến nhiệt độ (Pt100, cặp nhiệt điện) và biến trở thành tín hiệu dòng analog 4–20 mA. Thiết bị này hỗ trợ cấu hình linh hoạt thông qua công tắc DIP ở mặt trước và có thiết kế nhỏ gọn với chiều rộng chỉ 12,5 mm, phù hợp để lắp đặt trên thanh ray chuẩn TS35 EN60715 trong tủ điện.

⚙️ Thông số kỹ thuật chính

Nguồn cấp

• UT125L / UT125LP: 24 V DC ±15%

• UT125M: Dải rộng 20–125 V DC hoặc 20–250 V AC (47–63 Hz)

• Công suất tiêu thụ tối đa: 1,5 W

Đầu vào đo lường

• Tín hiệu tiêu chuẩn:

  • Điện áp: 0/2..10 V (điện trở đầu vào ~20 kΩ)

  • Dòng điện: 0/4..20 mA (điện trở đầu vào ~60 kΩ)

• Cảm biến nhiệt độ:

  • Pt100 (tuyến tính hóa, dòng đo 1,6 mA)

  • Cặp nhiệt điện:

    • FeCuNi (Loại J): 0–250 °C / 0–500 °C

    • NiCrNi (Loại K): 0–500 °C / 0–750 °C / 0–1000 °C

    • PtRhPt (Loại S): 0–1500 °C

• Biến trở (3 dây): Giá trị định mức 500 Ω đến 20 kΩ

Đầu ra analog

• Dòng điện: 4–20 mA

• Tải tối đa: 400 Ω

• Lưu ý: Không cách ly điện hóa giữa đầu vào và đầu ra

Độ chính xác (sai số cơ bản)

• Tín hiệu điện áp/dòng: ±0,2%

• Biến trở: ±1%

• Pt100: ±0,2% đến ±0,9% tùy theo dải đo

• Cặp nhiệt điện: ±0,3% đến ±1%

Điều kiện môi trường

• Nhiệt độ hoạt động: -10 đến +60 °C

• Nhiệt độ lưu trữ: -20 đến +80 °C

• Độ ẩm: 10–90% (không ngưng tụ)

Vỏ thiết bị

• Kích thước (R x S x C): 12,5 x 114 x 108 mm

• Chất liệu: PA6.6, màu xám nhạt, chống cháy V0 (UL94)

• Trọng lượng: 120 g

• Cấp bảo vệ: IP20

• Kết nối: Terminal vặn hoặc push-in, hỗ trợ dây AWG 24–14

🧰 Ứng dụng

Senseca UT125 phù hợp cho các ứng dụng trong:

• Tự động hóa công nghiệp

• Giám sát và điều khiển nhiệt độ trong quy trình sản xuất

• Chuyển đổi tín hiệu từ cảm biến nhiệt độ và biến trở

• Lắp đặt trong tủ điện với không gian hạn chế
