Bộ chuyển đổi tín hiệu tiêu chuẩn PMT50EX-1

Bộ chuyển đổi tín hiệu tiêu chuẩn PMT50EX-1

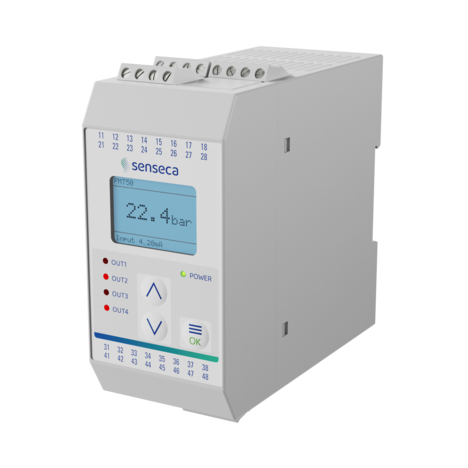

Senseca PMT50EX-1 là bộ chuyển đổi tín hiệu tiêu chuẩn (standard signal transducer) được thiết kế để hoạt động trong các môi trường có nguy cơ cháy nổ, tuân thủ các tiêu chuẩn ATEX. Thiết bị này chuyển đổi các tín hiệu analog đầu vào thành tín hiệu analog đầu ra cách ly, đồng thời cung cấp các chức năng mở rộng như tuyến tính hóa, điều chỉnh đặc tuyến và cảnh báo lỗi.

🌟 Đặc điểm nổi bật

• Chuyển đổi tín hiệu và tuyến tính hóa: Hỗ trợ các tín hiệu đầu vào chuẩn 0/4..20 mA và 0/2..10 V DC, với khả năng tuyến tính hóa và điều chỉnh đặc tuyến thông qua 32 điểm hỗ trợ.

• Nguồn cấp cho cảm biến: Tích hợp nguồn cấp 16 V DC, tối đa 20 mA, cho phép kết nối trực tiếp với các cảm biến 2 dây và 3 dây.

• Cảnh báo lỗi: Tự động phát hiện lỗi trong mạch đo, như đứt dây, và cung cấp các tín hiệu cảnh báo thông qua đầu ra analog hoặc rơle.

• Hiển thị LCD: Màn hình LCD đồ họa 128 x 64 pixel với đèn nền trắng, hiển thị thông tin rõ ràng và dễ đọc.

• Đầu ra cảnh báo: Hai rơle cảnh báo (SPDT) có thể lập trình để giám sát và điều khiển các điều kiện vượt ngưỡng.

• Cách ly tín hiệu: Cách ly tín hiệu đầu vào và đầu ra để đảm bảo an toàn và giảm nhiễu trong hệ thống.

⚙️ Thông số kỹ thuật chính

• Nguồn cấp: 230 V AC ±10%, 115 V AC ±10%, 24 V DC ±15%

• Dải nhiệt độ hoạt động: -10 đến +55 °C

• Đầu vào tín hiệu: 0/2..10 V DC hoặc 0/4..20 mA

• Đầu ra analog: 0/4..20 mA (tải ≤ 500 Ω) hoặc 0/2..10 V (tải > 500 Ω)

• Đầu ra cảnh báo: Hai rơle SPDT, công suất tối đa 250 V AC / 2 A hoặc 300 V DC / 2 A

• Độ chính xác: < 0,1%, ±1 chữ số. Hệ số nhiệt độ: 0,01%/K

• Vật liệu: Vỏ bằng polyamide PA 6.6, chuẩn UL94V-0

• Trọng lượng: khoảng 450 g

• Cấp bảo vệ: Vỏ: IP30, Đầu nối: IP20 theo tiêu chuẩn BGV A3

• Tiêu chuẩn an toàn:

  • ATEX 2014/34/EU

  • Chứng nhận TÜV 08 ATEX 554329

  • Đánh dấu: II (1) G [Ex ia] IIC/IIB hoặc II (1) D [Ex iaD]

🏭 Ứng dụng

PMT50EX-1 phù hợp cho các ứng dụng trong môi trường công nghiệp có nguy cơ cháy nổ, như:

• Giám sát và điều khiển quy trình trong các nhà máy hóa chất, dầu khí và năng lượng.

• Kết nối và chuyển đổi tín hiệu từ các cảm biến đo nhiệt độ, áp suất, lưu lượng trong môi trường nguy hiểm.

• Tích hợp trong các hệ thống SCADA và DCS để đảm bảo an toàn và hiệu quả vận hành.
