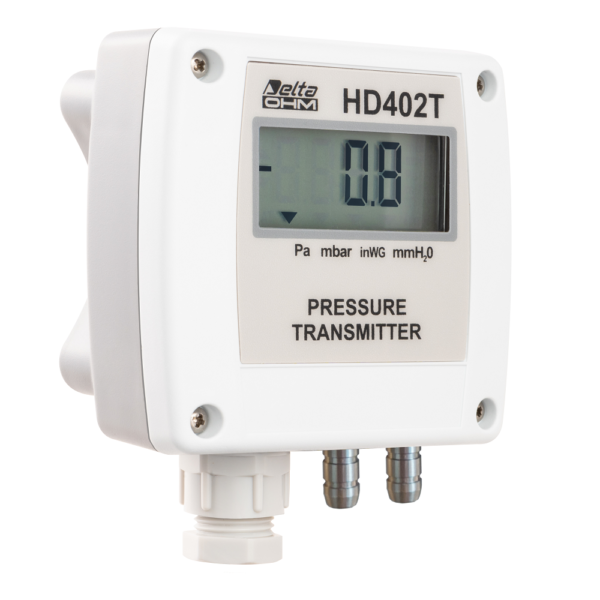

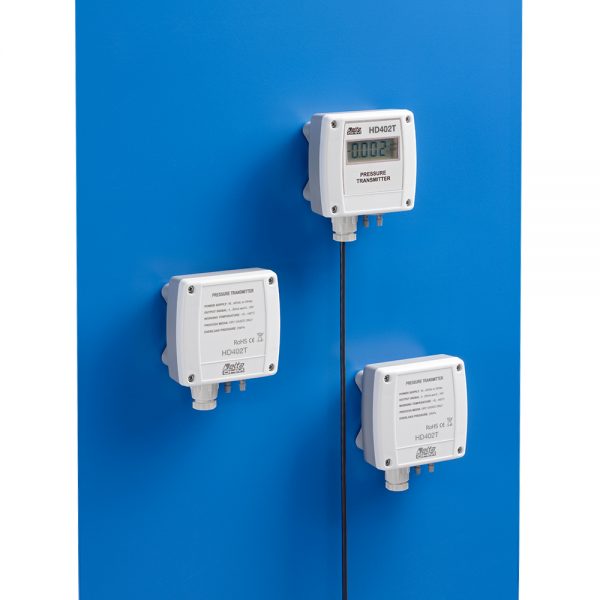

Bộ truyền áp suất HD402 Series

Bộ truyền áp suất HD402 Series

Bộ truyền áp suất HD402 Series của Senseca là các thiết bị truyền áp suất thấp, được thiết kế để đo áp suất tương đối so với áp suất khí quyển hoặc áp suất chênh lệch trong các môi trường yêu cầu độ chính xác cao như phòng sạch, hệ thống HVAC, công nghiệp thực phẩm, dược phẩm và vi điện tử.

Thông số kỹ thuật chính

• Dải đo: Từ 0–50 Pa đến 0–200 kPa, phù hợp cho cả đo áp suất tương đối và chênh lệch.

• Độ chính xác:

  • HD402T1: ±1.5% toàn dải (FS) tại 25 °C.

  • HD402T2: ±0.75% FS tại 25 °C.

  • HD402T3, T4, T5: ±1% FS tại 25 °C.

• Độ phân giải: Tùy thuộc vào model, ví dụ:

  • HD402T/ST/AT 1: 0.1 Pa.

  • HD402T/ST/AT 2: 1 Pa.

  • HD402T/ST/AT 3: 0.01 kPa.

• Tín hiệu đầu ra:

  • HD402T: Tín hiệu analog 0–10 V hoặc 0/4–20 mA.

  • HD402ST: Giao thức kỹ thuật số RS485 Modbus-RTU.

  • HD402AT: Tín hiệu dòng 4–20 mA (2 dây).

• Nguồn cấp:

  • HD402T: 24 Vac hoặc 16–40 Vdc.

  • HD402ST: 12–30 Vdc.

• Thời gian đáp ứng:

  • Analog: 0.25 giây.

  • Hiển thị: 0.5 giây.

• Giới hạn quá áp:

  • 50 kPa cho các model có dải đo đến 10 kPa.

  • 200 kPa cho các model có dải đo đến 100 kPa.

• Kích thước vỏ: 80 x 84 x 44 mm.

• Cấp bảo vệ: IP67.

Ứng dụng

• Giám sát và điều khiển áp suất trong phòng sạch.

• Hệ thống điều hòa không khí và thông gió (HVAC).

• Kiểm soát bộ lọc không khí.

• Hệ thống điều khiển khí nén.

• Thiết bị hô hấp và máy tạo hơi.

Tính năng nổi bật

• Cảm biến áp suất sử dụng công nghệ silicon piezoresistive với độ ổn định và chính xác cao.

• Khả năng cấu hình linh hoạt với các tùy chọn đầu ra analog hoặc kỹ thuật số.

• Thiết kế nhỏ gọn, dễ dàng lắp đặt trong các không gian hạn chế.

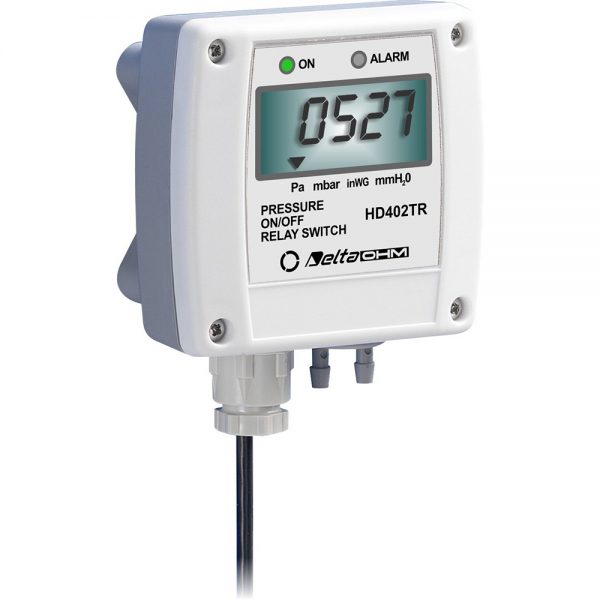

• Phiên bản HD402TR…L tích hợp rơle ON/OFF, đèn LED cảnh báo và còi báo động khi vượt ngưỡng áp suất cài đặt.
