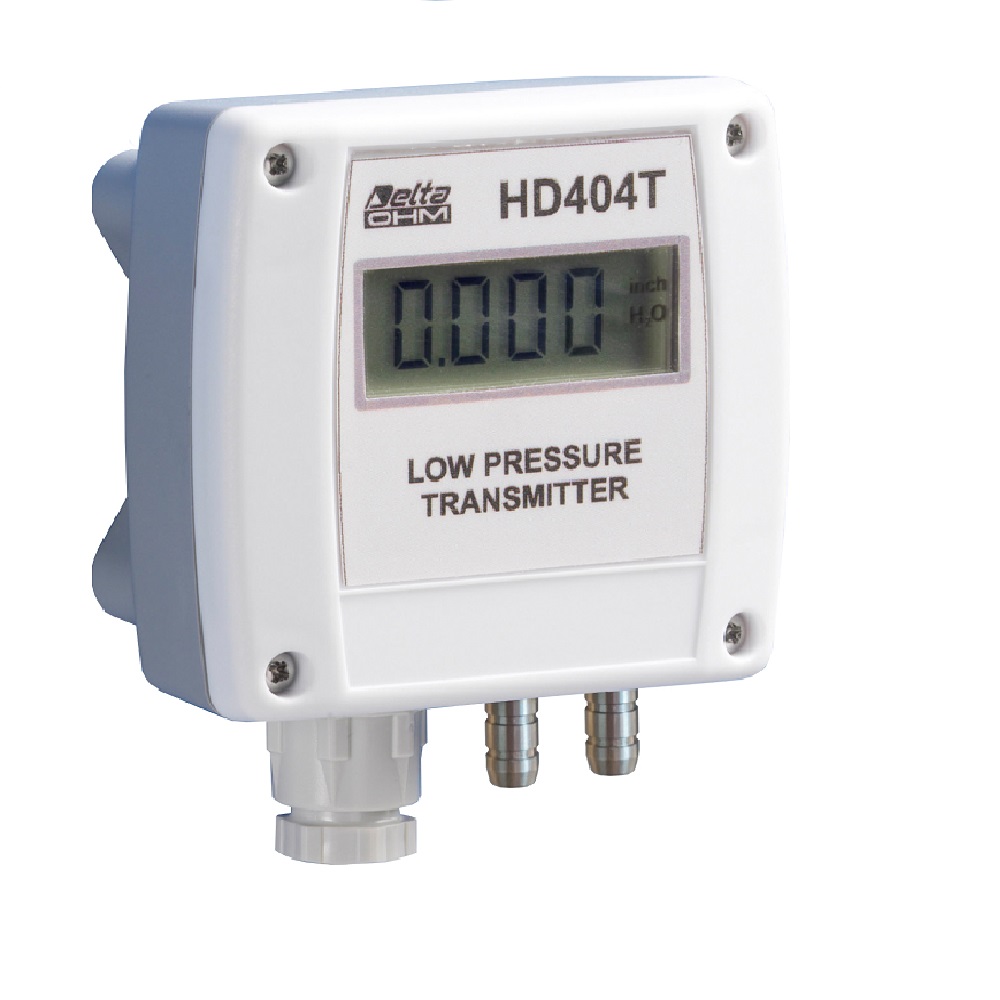

Bộ truyền áp suất HD404T/ HD404ST

Bộ truyền áp suất HD404T/ HD404ST

Bộ truyền áp suất HD404T/ HD404ST là các bộ truyền áp suất được thiết kế để đo áp suất tương đối hoặc chênh lệch ở mức rất thấp, phù hợp cho các ứng dụng yêu cầu độ chính xác cao trong môi trường sạch hoặc hệ thống HVAC. Chúng sử dụng cảm biến silicon vi cơ (micro-machined) được bù nhiệt, đảm bảo độ tuyến tính, độ lặp lại và độ ổn định theo thời gian.

⚙️ Thông số kỹ thuật chính

• Phạm vi đo:

  • Đầu ra analog: 0…50 Pa đến 0…1000 Pa (0.2” đến 4” H₂O)

  • Đầu ra RS485 Modbus-RTU: ±250 Pa, ±1000 Pa, ±100 mbar

• Tín hiệu đầu ra:

  • Analog: 0…10 VDC (RL > 10 kΩ) hoặc 4…20 mA (RL < 500 Ω @ 24 VDC)

  • Kỹ thuật số: RS485 Modbus-RTU

• Thời gian đáp ứng:

  • Analog (chế độ NHANH): 0.125 giây (áp suất), 1 giây (tốc độ)

  • Analog (chế độ CHẬM): mặc định 2 giây, có thể điều chỉnh thành 1 hoặc 4 giây

  • RS485: mặc định 2 giây, có thể điều chỉnh thành 0.125, 1 hoặc 4 giây

• Giới hạn quá áp: 50 kPa

• Nguồn cấp:

  • Analog: 24 VAC ±10% hoặc 18…40 VDC

  • RS485: 12…30 VDC

• Tiêu thụ điện năng:

  • Analog: < 1 W @ 24 VDC

  • RS485: < 100 mW @ 12 VDC

• Điều kiện làm việc: -10…+60 °C (đối với mẫu có tự động về 0: -5…+50 °C), độ ẩm 0…95% RH

• Kích thước vỏ: 80 x 84 x 44 mm

• Mức độ bảo vệ: IP67

• Kết nối áp suất: Ống mềm Ø 5 mm

• Kết nối điện: Bảng đầu cuối có vít, tối đa 1.5 mm², tuyến cáp PG9

🛠️ Ứng dụng tiêu biểu

• Giám sát phòng sạch

• Kiểm soát bộ lọc

• Đo lưu lượng

• Điều khiển điều hòa không khí

• Kiểm soát thông gió

Đặc biệt, các model có chức năng tự động hiệu chỉnh điểm 0 (auto-zero) giúp loại bỏ sai số do vị trí lắp đặt và biến đổi nhiệt độ, giảm thiểu nhu cầu bảo trì
